TRISTAN&ISOLDE IV

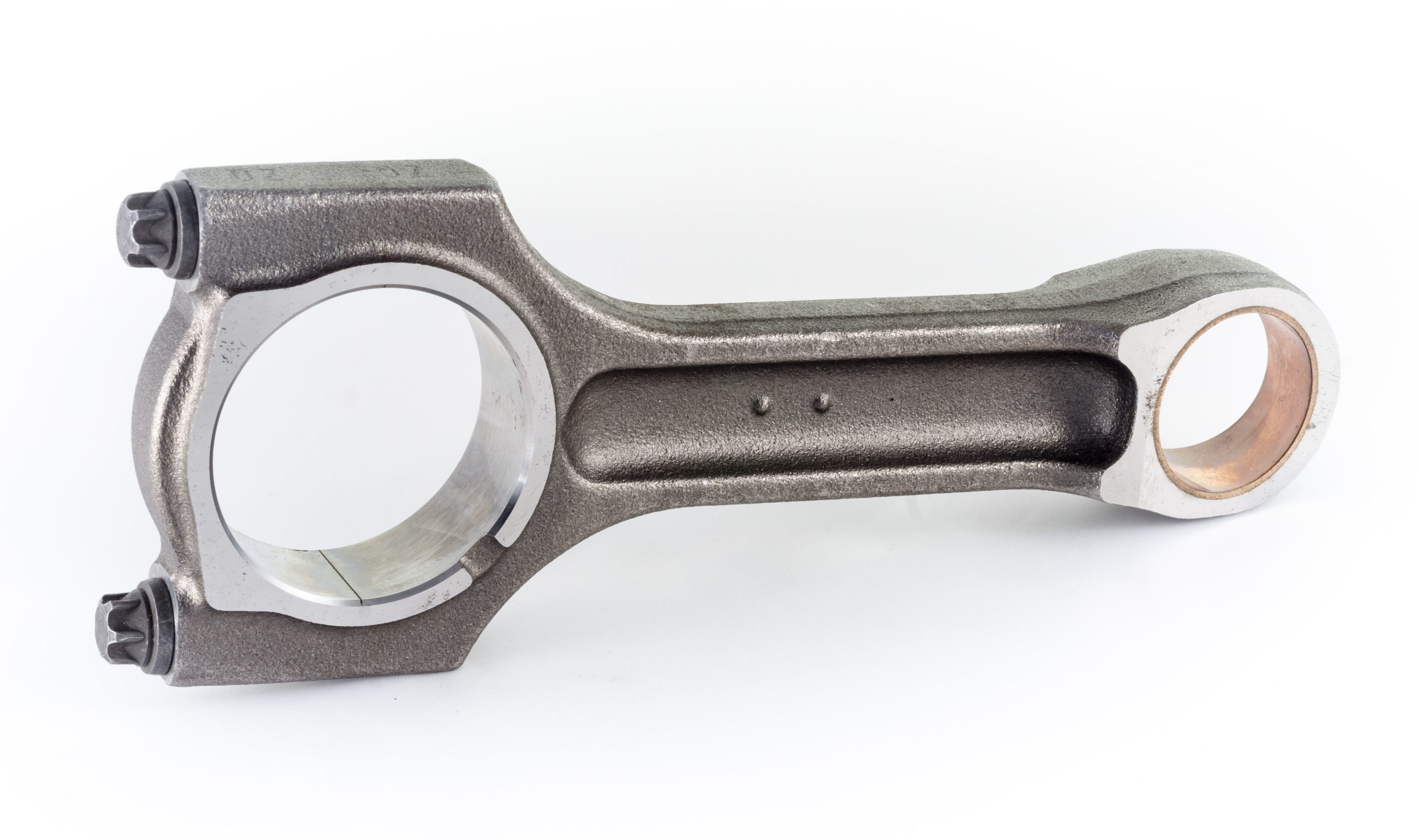

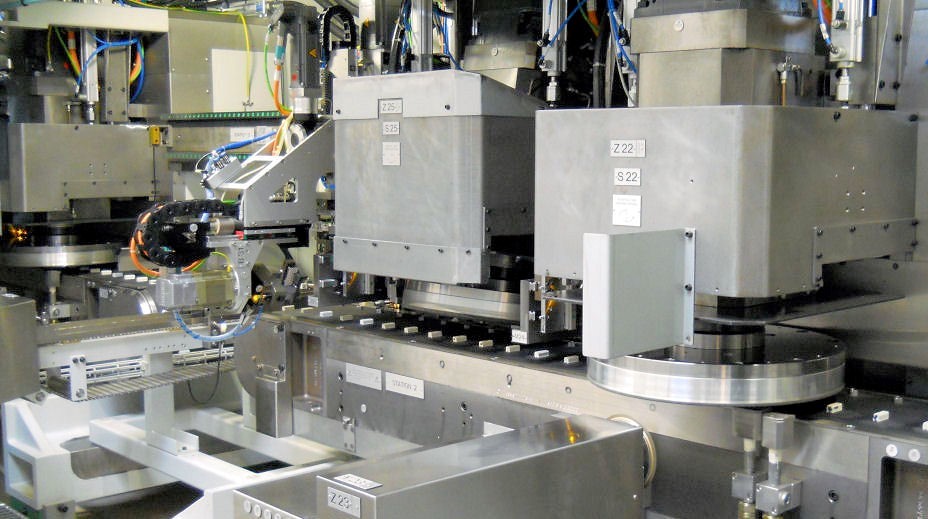

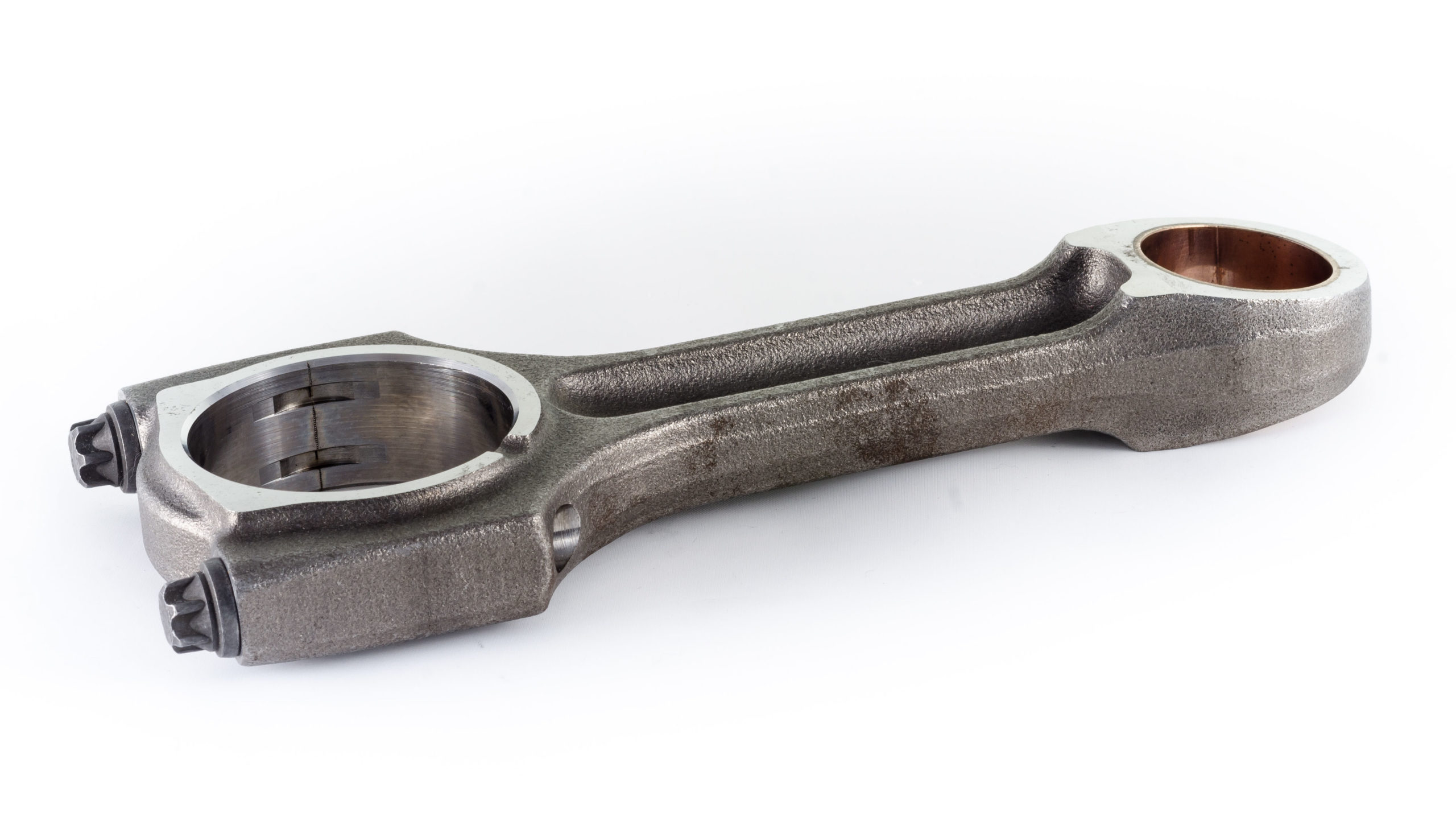

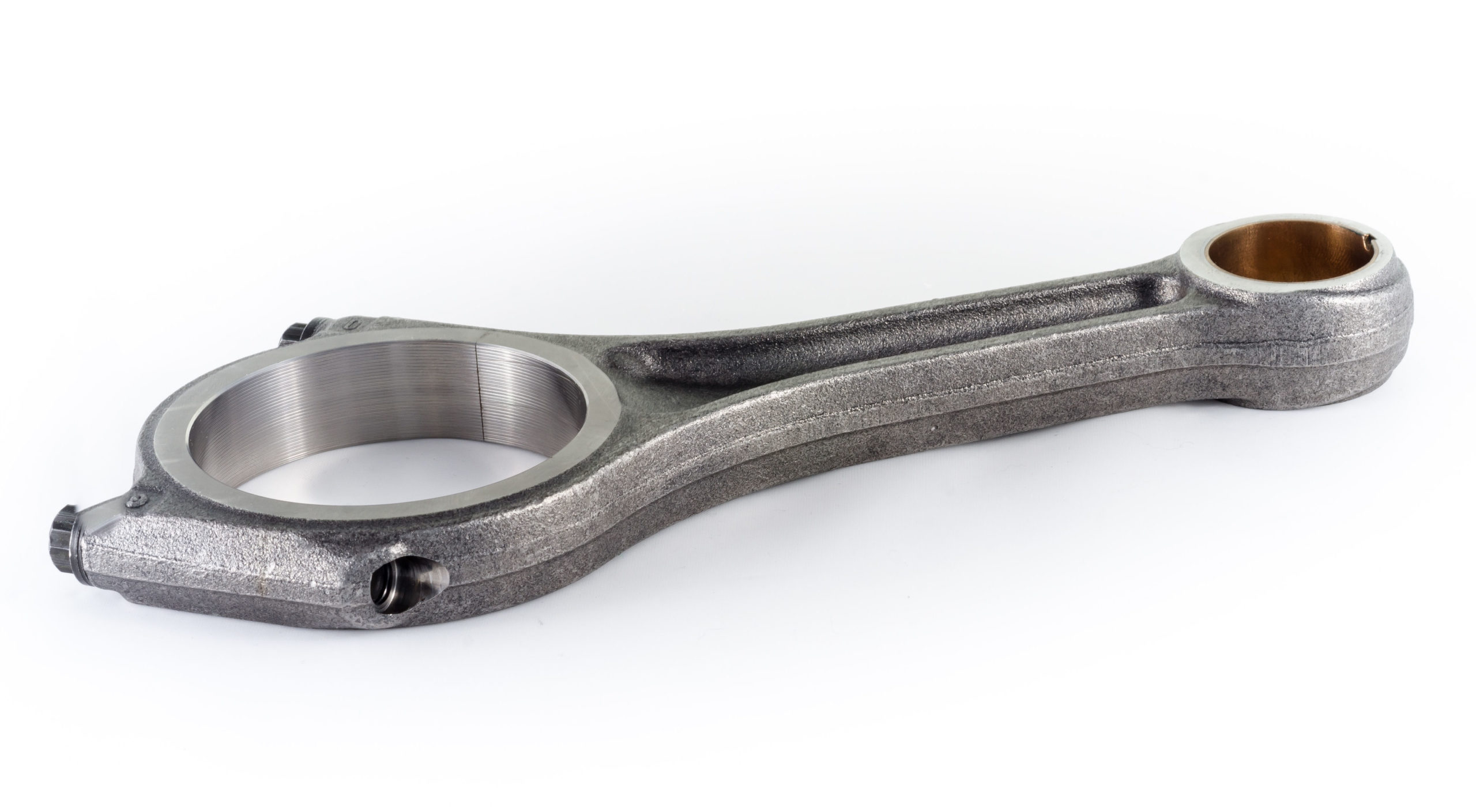

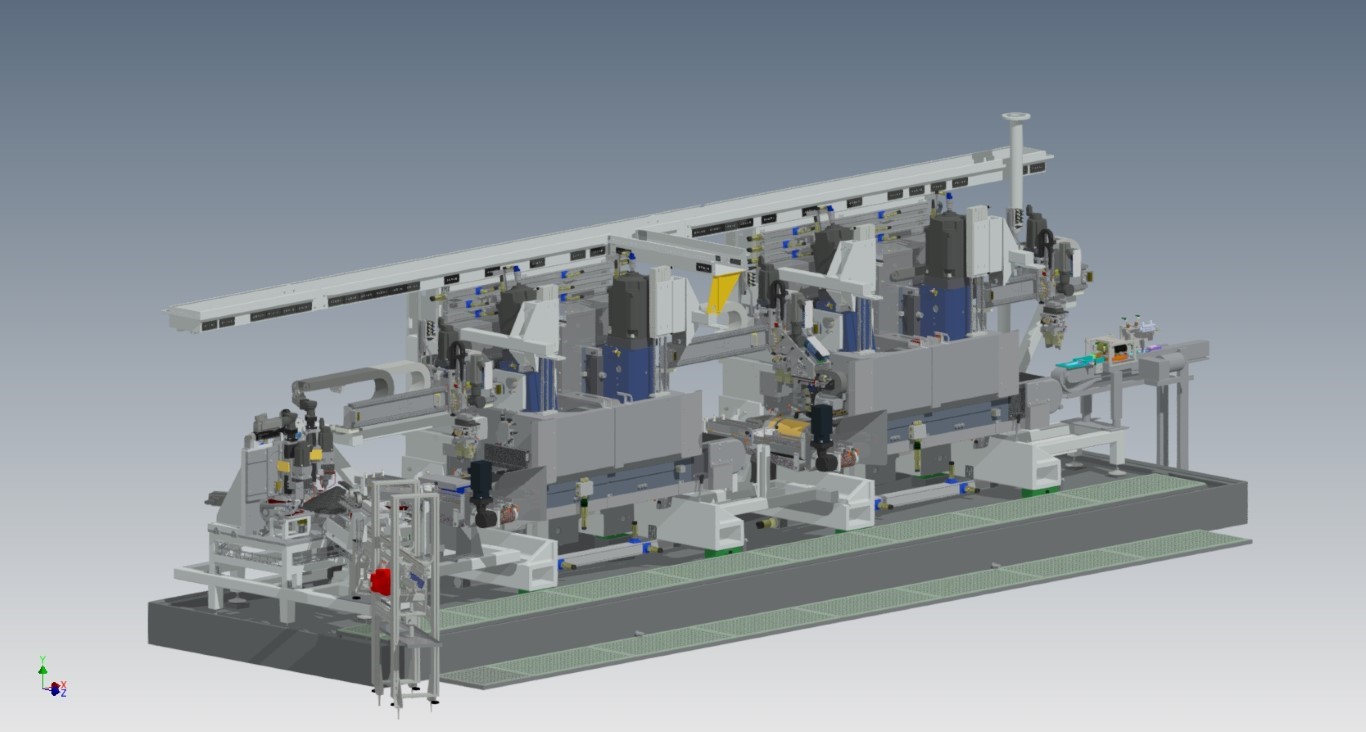

Machine à rectifier en continu 4 broches verticales + 1 station d’anglage. Application dédiée à l’usinage des bielles
Performances
Construite pour produire en 24/7
Rectification de 6 faces + anglage
Temps de cycle 6,5 secondes/bielle
Rectification du trapèze jusqu’à 8mm en un passage
Mesure et asservissement automatique
Chargement et déchargement 100% automatique
Conçu pour être intégrée dans les lignes de production automobiles
Résolution 0,001 mm
Broche haute performance à entrainement direct
Bâti très rigide en fonte grise combiné de béton précontraint
Spécifications techniques
|
Nombre de broches Broches Axe-Z Vitesse de rotation Puissance Largeur max. Hauteur max. Outils abrasifs Meule Avance Commande Poids total Surépaisseur Résolution |
4 ø200×500 mm 120 mm 0 – 3500 tr/min 4x 28 kW 285 mm 100 mm CBN/diamant/Al2O3 ø500 mm temps de cycle 6 s/bielle Siemens S7/1500/TIA 10-15 t 8 mm 0,001 mm |
