ISOLDE VI

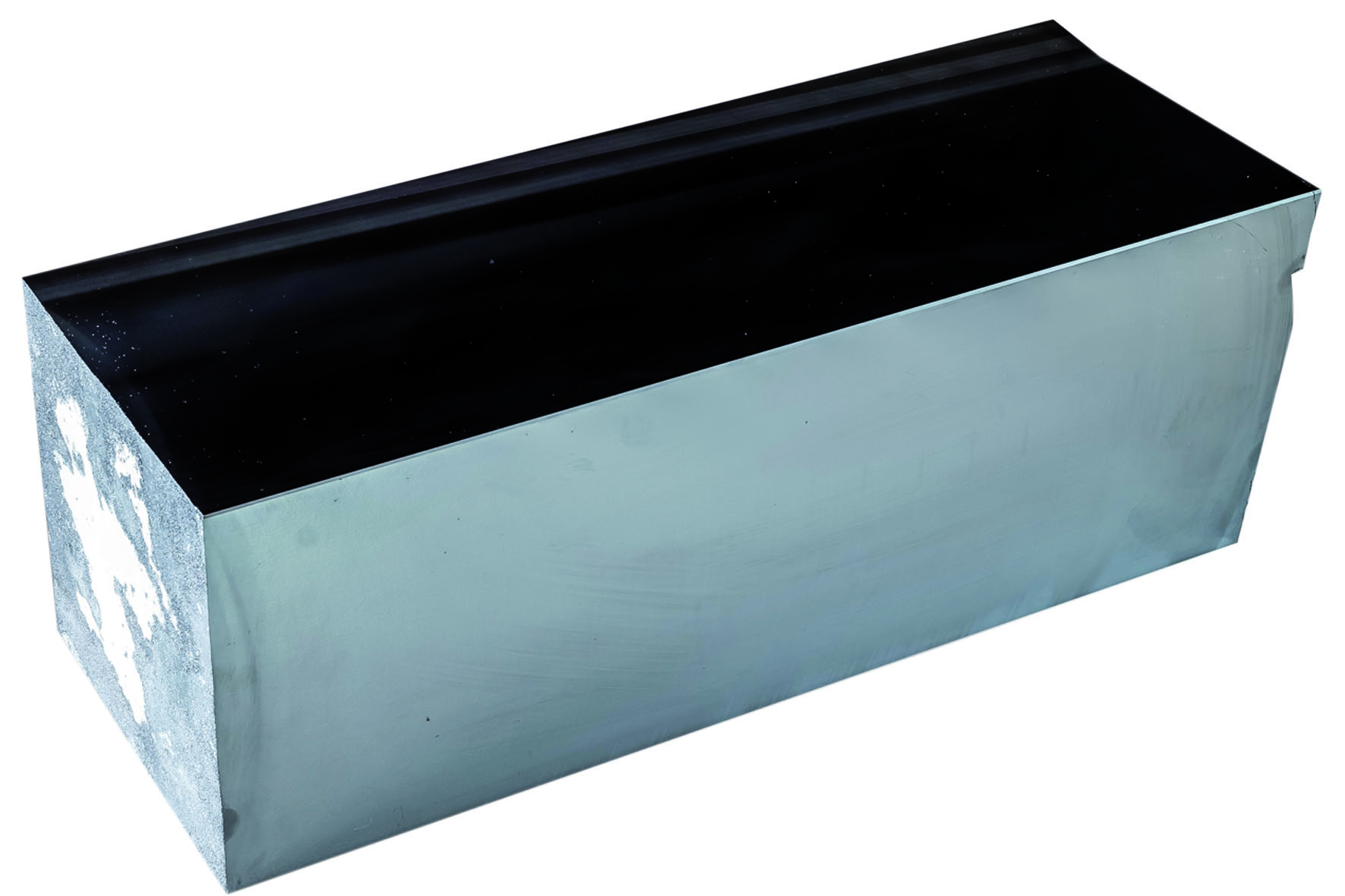

Machine à rectifier équipée de 4 broches verticales et 2 broches inclinables dédiées à la mise au cube et anglage des briques de silicium avant wafering



Performances:

Résolution 0,001 mm
Broches hautes performances à entrainement direct
Bâti rigide en acier combiné de béton précontraint
Mesure et asservissement automatique
Chargement automatique, semi-automatue ou
manuel



Nombre de broches
4 (faces)
4 (chanfrein)
Nombre de robots
2
Opérations et
surépaisseur
ébauche jusqu’à 1 mm/side
finition jusqu’à 0.08 mm/side
chanfrein 45° x 1.5 mm
Outils abrasifs
meule diamant ø 400 mm
Vitesse de coupe
jusqu’à 100 m/sec
Production
jusqu’à 25 blocs/h
Qualité, garantie
planéité à 0.05 mm
parallélisme à  0.05 mm
l’équerrage à 0.25°
épaisseur entre 155.5 et 156.5 ± 0.03 mm
état de surface ≤ Ra 0.08  ≤ Rz 0.8



Spécifications techniques

Nombre de broches

Broches

Axe-Z

Vitesse de rotation

Puissance

Largeur max.

Hauteur max.

Outils abrasifs

Meule

Avance

Commande

Poids total

Surépaisseur

Résolution

4 faces, 2 chanfreins

ø200×500 mm +AFS ø80×200 mm

120 mm

0-6000 tr/min

4x 29/2x 5 kW

170 mm

160 mm

CBN/diamant/Al2O3

ø400/ø250 mm

0-4000 mm/min

Siemens S7/1500/TIA

10 t

1 mm

0,001 mm
